一、概述

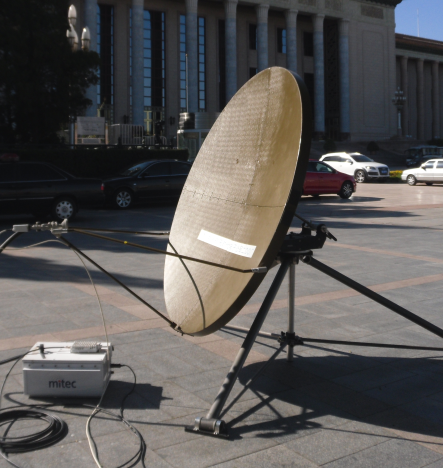

1.8 m RxTx FLYAWAY天线为一弧面通信级天线产品，可应用于高要求通信系统中。

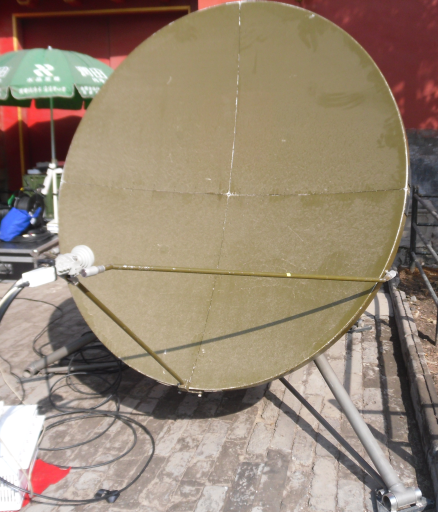

1.8米玻璃钢便携式天线系统的反射面是由四块板构成，并使用快速扣连接；底座支架稳定，俯仰和方位可调节并锁定；支架可以灵活的扩展；整个天线结构设计合理，各部件拆装方便，不需要使用任何安装工具。该天线体积小，重量轻，具有良好的稳定性，是可适应各种环境条件使用的便携式卫星通信站。
反射面采用玻璃钢材质，具有以下特点：
（1）高精度、高效率、高增益；
（2）抗风能力强、抗腐蚀、寿命长；
（3）一致性好，不变形，便于运输。
二、1.8 Ku FLYAWAY天线性能参数
|
RF 性能 |
||
|
有效口径 |
|
1.8 m (71 in) |
|
工作频率 |
Tx |
13.75-14.50 GHz |
|
Rx |
10.70-12.75 GHz |
|
|
极化 |
|
线性正交 |
|
增益(±.2 dBi) |
Tx |
46.8 dBi @ 14.25 |
|
Rx |
45.3 dBi @ 11.95 |
|
|
3 dB 带宽. |
Tx |
0.79° @ 14.3 GHz |
|
Rx |
0.99° @ 12.0 GHz |
|
|
天线交叉极化 |
|
30 dB（在轴上） |
|
天线噪声温度. |
10° El |
43°K |
|
20° El |
28°K |
|
|
30° El |
23°K |
|
|
驻波比 |
Tx |
1.3:1 |
|
Rx |
1.5:1 |
|
|
交叉极化隔离度 |
30dB（轴上） |
|
|
接口 |
WR75 |
|
|
机械性能 |
||
|
反射面材料 |
|
玻璃钢 |
|
光学特性 |
|
偏馈 |
|
俯仰调整范围 |
|
10°-90°连续可调 |
|
方位调整范围 |
|
360° 连续可调 |
|
可抗风速 |
工作 |
80 km/h |
|
极限 |
200 km/h |
|
|
温度 |
|
-50°C － 80°C |
|
湿度 |
|
0 － 100% |
|
太阳辐射 |
|
360 BTU/h/ft2 |
|
气候条件 |
|
适于各类气候条件（尤其沿海及各类重工业地区） |
